313D泵头搭配57步进电机尺寸图
泵头打开尺寸
图3 313D泵头流量曲线图
|
管型号 |
14# |
16# |
25# |
17# |
18# |
|
|
管内径(mm) |
1.6 |
3.2 |
4.8 |
6.4 |
8.0 |
|
|
管内径(inch) |
1/16 |
1/8 |
3/16 |
1/4 |
5/16 |
|
|
流量(ml/min) |
200rpm |
49 |
152 |
300 |
530 |
770 |
|
400rpm |
95 |
305 |
610 |
1080 |
1560 |
|
|
600rpm |
150 |
460 |
960 |
1600 |
2200 |
|
泵头流量数据表
|
相数 |
2 |
基本步距角 |
1.8° |
|
额定电流（相） |
3A |
额定电压 |
3.3V DC |
|
电阻（相）@20℃ |
1.1Ω±10% |
保持力矩 |
2.3N.m |
|
电感（相）@1KHz |
4.5mH |
转子惯量 |
391g.cm² |
|
绝缘等级（UL） |
B(130°C) |
质量 |
0.84 Kg |
|
含泵头支架总质量 |
1.3kg |
|
|
电机规格参数表
驱动器接口端子定义表
|
接口 |
说明 |
|
A+、A-、B+、B- |
电机接口 |
|
VCC |
电源正（12~36V） |
|
GND |
电源地 |
|
485_A、485_B |
485接口 |
|
485_A、485_B |
485接口（设备级联用） |
|
A1 |
4~20mA电流模拟量控制输入接口 |
|
A2 |
输入电压采集端口，或配合AV、SGND外接电位器(<3.3V) |
|
AV |
3.3V输出接口、当配合AV、SGND外接电位器时用于供电 |
|
SGND |
横拟量输入GND端口 |
|
S3 |
传感器3(3.3~5V兼容),闭环型号连接正交编码器A |
|
S4 |
传感器4(3.3~5V兼容),闭环型号连接正交编码器B |
|
S5 |
传感器5(3.3~5V兼容),闭环型号连接编码器Z |
|
S6 |
传感器6(3.3~5V兼容) |
|
5V |
5V输出(<100mA) |
|
SGND |
信号地 |
485接口可级联32个从设备。
S3、54、55、S6可配置成输入或者输出(I/O)。
5V输出端口可向外部提供5V供电。
对于闭环型号的一体机，出厂时已占用S3.54端口连接编码器A,B信号，S5端口连接编码器Z信号(如使用Z信号),
用户不可使用已占用的端口连接其他没备。

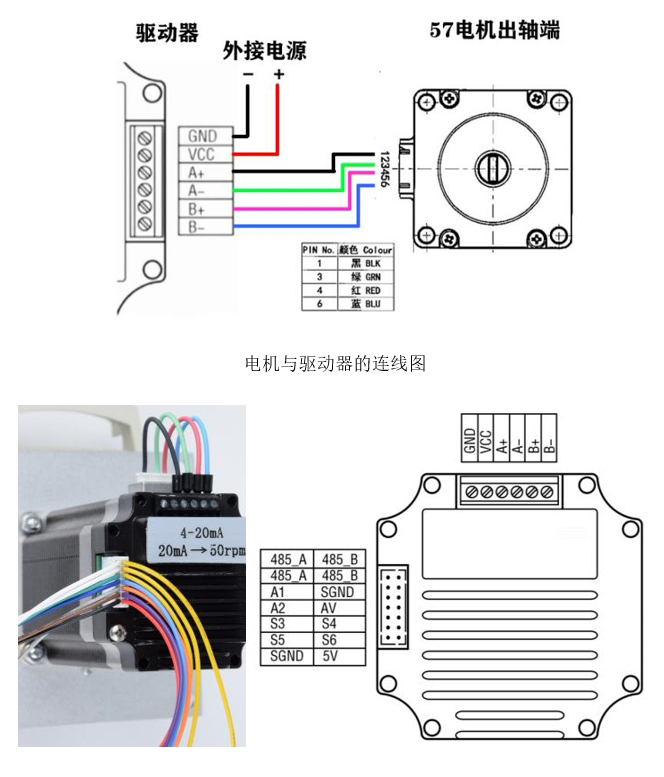

驱动器485端口接线图
4-20mA模拟量调节速度范围为0-60rpm。
紫色S6线和黑色SGND线控制电机的启动和停止。
棕色S5线和黑色SGND线控制电机的旋转方向。
模拟量输入线为绿色A1线。
模拟量电源由红色5V线提供；
意：须将模拟量的黄绿色SGND线和电源的黑色SGND线短接。
