Watson Marlow泵头采用沃森马洛114D泵头，用DEC4260-2450直流无刷减速电机拖动。
整体尺寸见下图：
图 1 Watson Marlow 114DV泵头搭配DEC4260-2450直流无刷减速电机尺寸

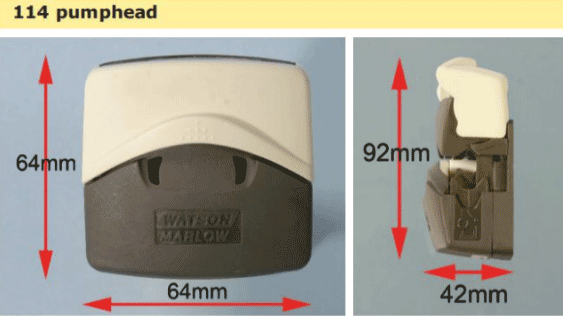

泵头打开后尺寸：
Watson Marlow泵头流量特性如下：
图3 114泵头流量特性
表 1 114泵头流量特性
|
Watson Marlow 114D泵头顺时针连续旋转和逆时针连续旋转流量ml/min |
|||||||
|
管孔尺寸 |
0.5mm |
0.8mm |
1.6mm |
2.4mm |
3.2mm |
4.0mm |
4.8mm |
|
ml/rev |
0.02 |
0.04 |
0.14 |
0.29 |
0.47 |
0.67 |
0.85 |
|
30 rpm |
0.7 |
1.3 |
4.2 |
8.7 |
14 |
20 |
25.5 |
|
60 rpm |
1.4 |
2.6 |
8.4 |
17.5 |
28.5 |
40.5 |
51 |
|
100 rpm |
2.2 |
4.3 |
14 |
29 |
47.5 |
67 |
85 |
|
190 rpm |
4.3 |
8.2 |
26.5 |
55 |
90.5 |
128 |
160 |
|
200 rpm |
4.6 |
8.6 |
28 |
58 |
95 |
135 |
170 |
|
350 rpm |
8 |
15 |
49 |
100 |
165 |
235 |
300 |
|
400 rpm |
9.1 |
17 |
56 |
115 |
190 |
270 |
340 |
|
600 rpm |
13.5 |
26 |
84 |
175 |
285 |
405 |
510 |
DEC4260-2450直流无刷减速电机，性能见下表：
表 2 DEC4260-2450直流无刷减速电机规格参数
|
电机参数： |
||||||||||||
|
电机型号 |
DEC4260-2450 |
额定转速 |
3550r/min |
|||||||||
|
电机额定负载 |
60kg.cm |
额定力矩 |
500g.cm |
|||||||||
|
电机瞬间允许力矩 |
120kg.cm |
额定电流 |
1.3mA |
|||||||||
|
空载转速 |
5000r/min |
额定功率 |
18W |
|||||||||
|
空载电流 |
140mA |
堵转力矩 |
1700g.cm |
|||||||||
|
额定电压 |
24.0 VDC |
堵转电流 |
4.0A |
|||||||||
|
减速电机技术参数： |
||||||||||||
|
减速比 |
1/4 |
1/14 、1/19、1/27 |
1/51、1/71、1/100、 1/139 |
1/189、1/264、1/369、1/516、1/720 |
||||||||
|
齿轮箱减速级数 |
1 |
2 |
3 |
4 |
||||||||
|
减速箱长度L |
31.5 |
42 |
52 |
62 |
||||||||
|
减速比 |
4 |
19 |
51 |
100 |
139 |
189 |
264 |
369 |
516 |
720 |
||
|
空载转速（rpm） |
1200 |
250 |
96 |
50 |
35 |
25 |
19 |
13 |
10 |
7 |
||
|
负载转速（rpm） |
890 |
190 |
68 |
35 |
24 |
18 |
14 |
10 |
9 |
6 |
||
|
负载力矩（kg.cm） |
1.8 |
8 |
18 |
35 |
50 |
56 |
60 |
60 |
60 |
60 |
||
