尺寸图
泵头打开尺寸
图3 114D泵头流量曲线图
管孔内径(mm) |
0.5 |
0.8 |
1.6 |
2.4 |
3.2 |
4.0 |
4.8 |
|
ml/rev |
0.02 |
0.04 |
0.14 |
0.29 |
0.47 |
0.67 |
0.85 |
|
流量 (ml/ min) |
30rpm |
0.7 |
1.3 |
4.2 |
8.7 |
14 |
20 |
25.5 |
60rpm |
1.4 |
2.6 |
8.4 |
17.5 |
28.5 |
40.5 |
51 |
|
100rpm |
2.2 |
4.3 |
14 |
29 |
47.5 |
67 |
85 |
|
190rpm |
4.3 |
8.2 |
26.5 |
55 |
90.5 |
128 |
160 |
|
200rpm |
4.6 |
8.6 |
28 |
58 |
95 |
135 |
170 |
|
350rpm |
8 |
15 |
49 |
100 |
165 |
235 |
300 |
|
400rpm |
9.1 |
17 |
56 |
115 |
190 |
270 |
340 |
|
600rpm |
13.5 |
26 |
84 |
175 |
285 |
405 |
510 |
泵头流量数据表
电机与驱动器的连线图
驱动器接口端子定义
接口 |
说明 |
A+、A-、B+、B- |
电机接口 |
VCC |
电源正(12~36V) |
GND |
电源地 |
485_A、485_B |
485接口 |
485_A、485_B |
485接口(设备级联用) |
A1 |
4~20mA电流模拟量控制输入接口 |
A2 |
输入电压采集端口,或配合AV、SGND外接电位器(<3.3V) |
AV |
3.3V输出接口、当配合AV、SGND外接电位器时用于供电 |
SGND |
横拟量输入GND端口 |
S3 |
传感器3(3.3~5V兼容),闭环型号连接正交编码器A |
S4 |
传感器4(3.3~5V兼容),闭环型号连接正交编码器B |
S5 |
传感器5(3.3~5V兼容),闭环型号连接编码器Z |
S6 |
传感器6(3.3~5V兼容) |
5V |
5V输出(<100mA) |
SGND |
信号地 |
485接口可级联32个从设备。
S3、54、55、S6可配置成输入或者输出(I/O)。
5V输出端口可向外部提供5V供电。
对于闭环型号的一体机,出厂时已占用S3.54端口连接编码器A,B信号,S5端口连接编码器Z信号(如使用Z信号),
用户不可使用已占用的端口连接其他没备。
驱动器485端口接线图

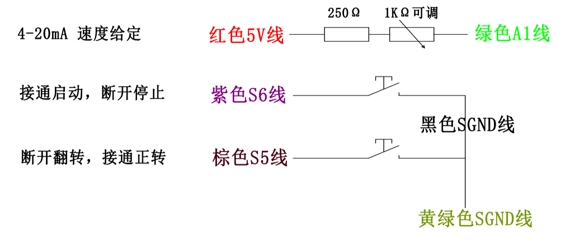

4-20mA模拟量调节速度范围为0-60rpm。
紫色S6线和黑色SGND线控制电机的启动和停止。
棕色S5线和黑色SGND线控制电机的旋转方向。
模拟量输入线为绿色A1线。
模拟量电源由红色5V线提供;
意:须将模拟量的黄绿色SGND线和电源的黑色SGND线短接。
